АГРЕГАТ ВАКУУМ-КОМПРЕССОРА ВК-6М2А «М»

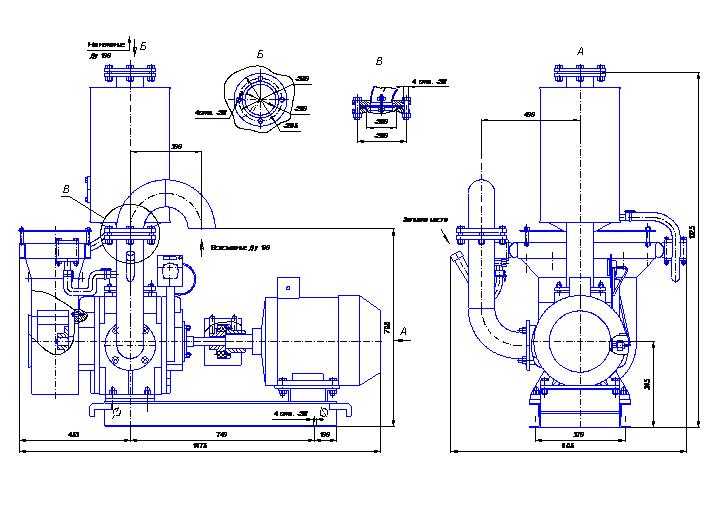

ВК-3М2

Примечание:

Агрегат вакуум-компрессора ВК-6М2А «М» изготавливается из серого чугуна и сталей обычных марок. Вращение ротора компрессора может быть левым или правым.

Назначение:

Агрегат вакуум-компрессора ВК-6М2А «М» предназначен для создания вакуума или небольшого избыточного давления в закрытых аппаратах.

Основные области применения:

Агрегат вакуум-компрессора ВК-6М2А «М» применяется для выгрузки сыпучих материалов и жидкостей, в том числе и в составе муковозов.

Техническая характеристика

Давление начальное, номинальное, абс., МПа (кгс/см2)
в режиме насоса 0,04 (0,4)
в режиме компрессора 0,1 (1,0)
Давление конечное, номинальное, абс., МПа (кгс/см2)
в режиме насоса 0,1 (1,0)
в режиме компрессора 0,15 (1,5)
Производительность при номинальных значениях давления начального и конечного, м3/мин
при давлении (начальном) абс., - МПа (кгс/см2)0,04(0,4) 4,0±10%
при давлении (конечном) абс., - МПа (кгс/см2)0,15(1,5) 4,5±10%
при давлении (конечном) абс., - МПа (кгс/см2)0,2(2,0) 3,5±10%
Мощность, потребляемая, не более, кВт
в режиме насоса 15±10%
в режиме компрессора 22±10%
Частота вращения ротора, об/мин 1500
Количество заливаемого масла, л 22,0
Расход масла на унос, г/ч 40,0
Утечка масла через уплотнение вала, не более, см3 25,0
Температура нагрева масла, не более, oС 100
Масса вакуум-компрессора, не более, кг 440
